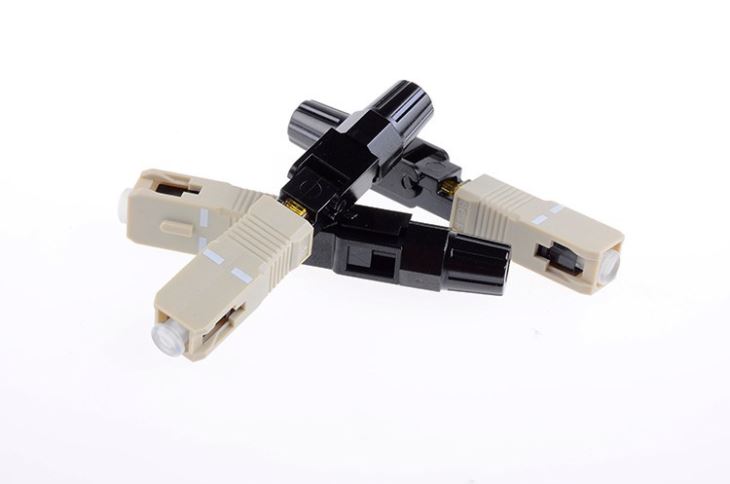

SC\/UPC Multimode 3.
Tá na táirgí cónascaire cóimeála allamuigh snasta sa mhonarcha, rud a chuir deireadh leis an ngá atá le haon ábhair snasaithe, rud a chuir ar a gcumas snáithíní optúla a ullmhú agus a fhoirceannadh i gcodán de na modhanna traidisiúnta eile. Úsáideann an cónascaire príomhoidí splice meicniúla V-groove freisin agus mar sin ní theastaíonn úsáid eapocsa chun an cónascaire a fhoirceannadh. Tugann an cónascaire tapa seo áisiúlacht maidir le cóimeáil agus cobhsaíocht láidir. Ceadaíonn sé croí -nasc optúil simplí gan aon chleachtais bhreise, nó greamacháin. Ní éilíonn sé spás oibre trí é féin a nascadh sna timpeallachtaí dúshlánacha ar nós cuaille teileafóin agus dúnpholl. Athcheangail sé na cáblaí agus laghdaíonn sé an ráta fabht nasctha trí earráid suiteálaí sa réimse.
Ní éilíonn cóimeáil an chónascaire thapa de chineál SC ach gnáth -uirlisí ullmhúcháin snáithíní: uirlis stiallacha snáithín, wipes agus cleaver snáithín. Níl aon soláthar cumhachta leictreach ag teastáil. Just a stiall an maoláin, cleave agus glan an snáithín agus ansin cuir an snáithín isteach sa chónascaire tapa.
Tá an -tóir ar shraith an chónascaire tionóil allamuigh cheana féin le haghaidh sreangú optúil taobh istigh d'fhoirgnimh agus urláir le haghaidh feidhmchlár LAN & CCTV agus le leathnú FTTH, tá sé cruthaithe cheana féin gurb é an cónascaire rogha, bardais, fóntais agus iompróirí malartacha an cónascaire rogha. Tá ár sraith cónascaire optúil tionóil allamuigh ar fáil anois i malairtí SC, LC, nó FC, ag freastal ar 25 0 um go 9 {0 0um, agus 2.0mm, mód amháin trastomhas 3.0mm agus cineálacha snáithín ilmhód, lena n-áirítear il-Mhode 62.5\/125um agus il-Mhode 50\/125um. Tá na leaganacha aon-mhodha ar fáil le Ferrules SPC nó APC.
Feidhmithe:
Córas Cumarsáide Snáithín agus Líonraí Teileachumarsáide
Tarchur Sonraí Snáithín Optúil
Líonra CATV
Líonra Rochtana Optúil
Snáithín chuig na hiarratais ar an suibscríobhaí (FTTX)
Idirnasc cábla optúil
Cothabháil nó athchóiriú éigeandála ar líonraí snáithín
Riachtanais Deisiúcháin\/Athsholáthair
Trealamh snáthoptaice
Gnéithe:
1. Tionscadal FTTH inúsáidte
2. Réimse Instaithe
3. Cuir isteach an caillteanas níos lú ná 0. 3db max 0. 5db
4. Oibríonn cuas cruth miotail go maith i dteocht ard agus íseal
5. Suiteáil níos lú ná 1 nóiméad
6. Feidhmíocht optúil iontaofa agus níos fearr
7. Comhlíonann tástáil teanntachta cábla le telcordia gr -326- croí
Sonraíochtaí:
| Paraiméadair | Sonraíochtaí Sonraíochtaí | |
Cineál cónascaire | SC\/LC\/FC | |
Tonmair | 50mm | |
Trastomhais chábla | {{{0}}. 9\/2. 0\/3.0mm | |
Modh snáithín | SM\/mm | |
Aghaidh deiridh meilte | UPC\/APC | |
Caillteanas a chur isteach | UPC | Apc |
Níos lú ná nó cothrom le 0. 5db | Níos lú ná nó cothrom le 0. 5db | |
Cailleadh Tuairisceáin | UPC | Apc |
Níos mó ná nó cothrom le 45dB | Níos mó ná nó cothrom le 50dB | |
Tástáil teannais | Níos mó ná nó cothrom le 100n | |
Teocht oibriúcháin | Céim {-40 ~ +75 Céim | |
Deimhniú cáilíochta:
Suiteáil cónascaire tapa SC | |
1. Socraigh go ndéanfadh FAOC teacht le chéile |
2. Cuir isteach an caipín scriú isteach i gcábla optúil. |
3. Cuir sciath an chábla optúil os cionn 40mm. |
4.Mar an pointe de 22mm ar an 900㎛buffer ag baint úsáide as riail ar an bpolabag. |
5. Cuir an sciath de 900\/250㎛ ó dheireadh 900㎛ go dtí an pointe 22mm marcáilte (thart ar 18mm) agus glan an snáithín ag baint úsáide as an alcól agus an uige. |
6. Gearr an snáithín ar fhad 13mm ag baint úsáide as cleaver snáithín optúil. |
7. Cuir isteach cábla optúil isteach sa Treoir Fiber ar an tosaithe. Nuair a dhéantar é a sheiceáil lúbadh cábla mar atá thuas, stop a chur isteach, |
8 agus an cábla a chothabháil le lámh dheas, brúigh an sealbhóir nasctha ar aghaidh go dtí an deireadh agus socraigh an snáithín. |
9. Tóg an clúdach tosaithe síos, ceangail an caipín scriú le tosaithe trí é a chasadh agus an socrú Comhalta & Neart (abhras) a dhéanamh. |
10. Cas an t -ionramháil tithíochta i dtreo an bhun agus aontaigh é leis an gcorp. |
A.pull amach an tithíocht agus ansin iad a dheighilt tríd an gcaipín scriú a chasadh |
B. Tarraing an sealbhóir nasctha snáithín ar chúl le nós imeachta 8. |
Tá cumarsáid optúil an Earraigh ar cheann de na Multimode SC\/UPC is mó agus is fearr 3. Fáilte chun ár dtáirgí ardchaighdeáin a cheannach nó mórdhíola ár n-ilmhód saincheaptha SC\/UPC 3. Chomh maith leis sin, tá sampla saor in aisce ar fáil freisin más gá.
